Cara Membaca dan Menghapus Kode DTC Secara Manual
Jika
Lampu Check Engine menyala ketika mobil sedang hidup itu menandakan telah terjadi kerusakan yang terekam oleh sistem kontrol mesin.
ECU akan menyalakan lampu indikator check engine di dashboard dan menyimpan
kode kerusakan atau DTC didalam memori ECU.
Kode DTC tersebut dapat dibaca dengan menggunakan alat scanner atau pada beberapa mobil dapat dibaca secara manual
![Cara Membaca Kode Kerusakan Sistem EFI (DTC) BMW Secara Manual Cara Membaca Kode Kerusakan Sistem EFI (DTC) BMW Secara Manual](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgrg5Rfeh65kk3Nl0Ys1gvOLxGwAE5_GLmLZtlmtSizwlRdV9Py0-PEh73c6jIJ06_c2kEamLV7VVvcpN_jB3o_2atYscbgQDlsrj7U0WwZARjjVjTp79zC9vB4aVipJIXtPnZlCl28iRYE/s320/Lampu+indikator+bmw.jpg) |
Cara Membaca Kode Kerusakan Sistem EFI (DTC) BMW Secara Manual |
BMW
Model : 316i/Compact, 318i/iS/Coupel/Cornpact, 320i,3251 (E36) Z3 1,8i 518i, 520i, 525i/iX (E34) 750i (E32) 850i/CSI (E31)
Year: 1987-00
Engine code : 16 4E 1,16 4E 2,18 4E 1,18 4S 1,18 4E 2,20 6S 2, 25 6S 2, 50 12 A, 56 12 1
System: Motronic M1.2/1.3/1.7/1.7.21.7.3/3.1
Lokasi DLC
![Cara Membaca Kode Kerusakan ECU (DTC) BMW Secara Manual Cara Membaca Kode Kerusakan ECU (DTC) BMW Secara Manual](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhGESLiPRxIAmY_dmB7BJWseU_OM-7av1wmjql3GuA5DGmOVlP-fMRkFV7RfdWCdJsYpbfV9noaqePpvBPFYi6FGntJCMLrphSKWAqlEWfyGSN3ntZ6Frzw-yBLntC1SdXVAtbvNepb1GZ7/s320/Lokasi+DLC+BMW+1.jpg) |
Lokasi DLC BMW di ruang mesin sebelah kanan |
![Cara Membaca Kode Kerusakan ECU (DTC) BMW Secara Manual Cara Membaca Kode Kerusakan ECU (DTC) BMW Secara Manual](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhfAiATPkwiKE6kGCmcGOQsiowF8y7oYGsnc7anDyHc-uMqr4Ts5nlM2K3iBmu3D4uURQBcoLZ9-T3_ySMsH-_NeyY32noIwdiB_2irkbgxBxKumMiPZvDDJxwz1erzaBQRmdZWJIXLfEsE/s320/Lokasi+DLC+BMW+2.jpg) |

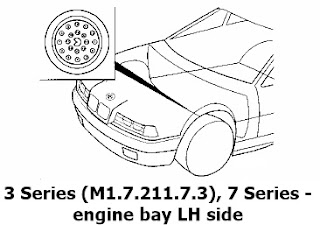

Lokasi DLC BMW di ruang mesin sebelah kiri |
Cara Membaca Kode Kerusakan
NOTE: Kode Kedipan DTC tidak dapat diakses pada beberapa ECU tertentu.
- Pastikan kunci kontak posisi OFF.
- Hubungkan Breakout box antara ECM dan Harness multi Plug
- ECM terletak di plenum chamber.
- Motronic M1.713.1: Hubungkan LED tester antara breakout box terminal 8 dan Terminal Positif baterai (12 volt) (1)
![Motronic M1.713.1 Motronic M1.713.1](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg2fr_2gG2bKFw-mxN67YN_sWzsHfuQF_-24ACde45P-xco6_qxZjPTgs8nw2-e0kZDGLGbnmA-4RPqp-zHkdNceeCApJOczg38afLWxPKjI8759q0t65ZgbTdorBD3zLXkUIzbKx9D8i5Z/s320/Terminal+ECU+BMW.jpg) |
Hubungkan Tester pada Pin no 8 dan Terminal Positif Baterai |
- Motronic M1.2: Hubungkan LED tester antara breakout box terminal 15 dan Terminal Positif baterai (12 volt) (12)
![Motronic M1.2 Motronic M1.2](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgWkYMOHxMCIOtCSqbhtcdviCY2_5PFpjCIXmRgxU6OXhdePWDlk_mEwPK0yYHlhOBKr1aQmxuEl5KHeu1_9Xd_REnwux27vFfL4HaJMbS-76w5YLCDlbcH_iBruAN2kic6nUBPmpf1oN8p/s320/Terminal+ECU+BMW+2.jpg) |
Hubungkan tester dengan Pin No 15 dan Terminal Positif Baterai |
Baca Juga :
Cara membaca kode kerusakan VOLVO
- Tekan pedal gas secara penuh sebanyak 5 kali dalam waktu 5 detik
Untuk Mesin V12 Untuk mengakses Kode DT pedal gas harus ditekan secara penuh sebanyak 6 kali dalam waktu 5 detik
NOTE: V12 engine dikontrol oleh 2 buah ECM RH bank dan LH bank.
Hitung kedipan lampu LED dan catat Kode DTC yang ditampilkan lalu lihat pada table kode DTC.

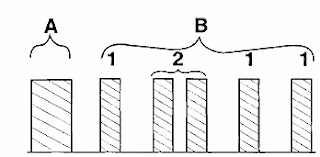

- Kedipan yang panjang menunjukkan awal dari penampilan Kode DTC (3 A).
![Pola kedipan DTC Pola kedipan DTC](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiig95uV7JWz-XyjBvPiZIFshq9BVrcpkNFM1cnMm_2c5d04adQ-WgSNMX0Xyk_llHmZ_WV3fqzY_ZAee92j44yVb1e4UU154TZ06K-f7w6mPaODjPP1ZV9iqkRtHWWDW_aO44Wth9QFkUD/s320/Pola+kedipan+BMW+1.jpg) |
Huruf A menunjukkan Kedipan yang panjang sebagai awal DTC |
- Setiap Kode DTC terdiri dari 4 bagian kedipan Lampu LED.(3B)
![Pola kedipan DTC Pola kedipan DTC](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjmd65xjbPasZpY__LajkBlKcIkeD_1rihYkXLriNVK6vAbxrIx5gXJo_p5Bhrfk1psXH8_YMj1C6qNfA9-Nijz2NWB8Skvb7auUflL9BPpj4k9uskdQT7vS7aMNsejKvWAqaZZ8oos_EoF/s320/Pola+kedipan+BMW+1.jpg) |
Huruf B menunjukkan 1 Kode DTC terdiri dari 4 Kedipan |
- Sebagai contoh gambar menunjukkan kode DTC 1211 = Engine Control Module (ECM) Gambar 3 B
![Pola kedipan DTC Pola kedipan DTC](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgxAmFZSyg-by-FZfUmHm8wSv7Se8MM4E-bSXSKRHqB_MglqQVPY-YIDjMYJuZN4g37SkqPYJgPIaa2viuS-DwGwAX-UJnqVgdqUFIQK1ZwhqAt8uYU780_bHtumbIRzKz4M1Z-1fdQJHJY/s320/Pola+kedipan+BMW+1.jpg) |
Pola kedipan menunjukkan DTC 1 2 1 1 |
- Lampu LED akan berkedip dengan pola 0000 (4), 1000 (5) atau 2000 (6) pada akhir kode DTC
![Cara Membaca Kode Kerusakan ECU (DTC) BMW Secara Manual Cara Membaca Kode Kerusakan ECU (DTC) BMW Secara Manual](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiQXRyf9Fdziyz49oT_6KWHQXy13Ptm6IXy1vpsSwtjBWBP6819vglAn9Ykr8B1yrTgAHjMlQLkRO-r3ymimQAB19CN73zuLo9VY0xTZllluPld8hr_-XpBGhoRrPjJ7QAWL_EvNA6xfF35/s200/Pola+kedian+BMW+4.jpg)
![Cara Membaca Kode Kerusakan ECU (DTC) BMW Secara Manual Cara Membaca Kode Kerusakan ECU (DTC) BMW Secara Manual](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhiMR7uQoE11naROOikPieOIJcsiY4fI2pPEo01MhdDlSOTTdEp2RN2jt88LI8UAc-_LkuB7gAqML5M3z75gBwZU1UUhnxJ7g0YPQ8pe50P9bItooJV3IWQAiCO36Me3wbSAu5tBXCOxPod/s200/Pola+kedian+BMW+2.jpg)
![Cara Membaca Kode Kerusakan ECU (DTC) BMW Secara Manual Cara Membaca Kode Kerusakan ECU (DTC) BMW Secara Manual](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiRWr_E1FipNCXkvKSV8gpkJOMwmK0-mFvwBfYnPqoFSrQeyDTD1r2LIlT8TLIiPbXjw59hRD6EV8TzE5hfMswJZpXZizPkSnIGXkvzr86zwOMdKkOItGKXOySIHYbUjwiFMZ38Rg8lbiaj/s200/Pola+kedian+BMW+3.jpg)
Cara Menghapus Kode DTC
- Tekan pedal gas secara penuh selama 10 detik saat lampu LED menampilkan kedipan 0000, 1000 atau 2000 ( Pada akhir kode DTC).
